Diese Schaltung dekodiert den 5. Kanal vom Empfänger (Ein/Aus Taster) der Bismarck und schaltet entsprechend die Akkuspannung auf den Ausgang oder eben nicht.

Das PPM-Signal vom Empfänger wird von einem Komparator "dekodiert". Auf dem einen Eingang ist dieser auf einen konstanten Gleichspannungswert gelegt, auf dem anderen Eingang liegt das auf praktisch Gleichspannung gefilterte PPM-Signal. Je nach Pulslänge im PPM-Signal kommt dieser Eingang damit über die Konstantspannung am anderen Eingang und schaltet damit den Komparator auf high.
Was folgt ist eine Schaltverzögerung über C2 und T2, um ungewollte Auslösungen zu vermeiden und dann die Ansteuerung des Leistungstransistors Q1.

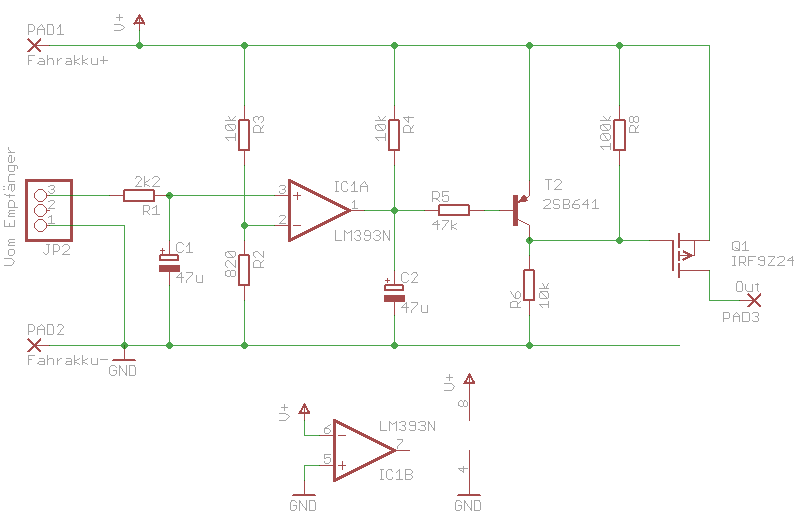

Schaltplan der Waffenauslösung der Bismarck
