Diese Schaltung schaltet je nach Auswahl über die Schaltmatrix einen oder mehrere Türme der Bismarck scharf. Es können jeweils jeder Turm einzeln, oder jeweils die vorderen oder achteren Turmpaare oder aber auch alle 4 Türme gleichzeitig freigeschaltet werden.

Die Schaltung generiert aus dem 3-Bit binären Signal von der Schaltmatrix über eine Wahrheitstabelle (IC1, IC2, IC3, IC4) die Ansteuersignale für vier Relais, jeweils eines pro Turm. Die Relais selber werden dann über die Transistoren Q1 bis Q4 angesteuert. Ein durchgeschaltetes Relais schaltet das Leitungssignal des in Reihe liegenden Waffenauslösers auf den Turm, so dass ein Druck auf den Auslöser den Zündkreis des entsprechenden Turms mit Leistungsspannung beschaltet.

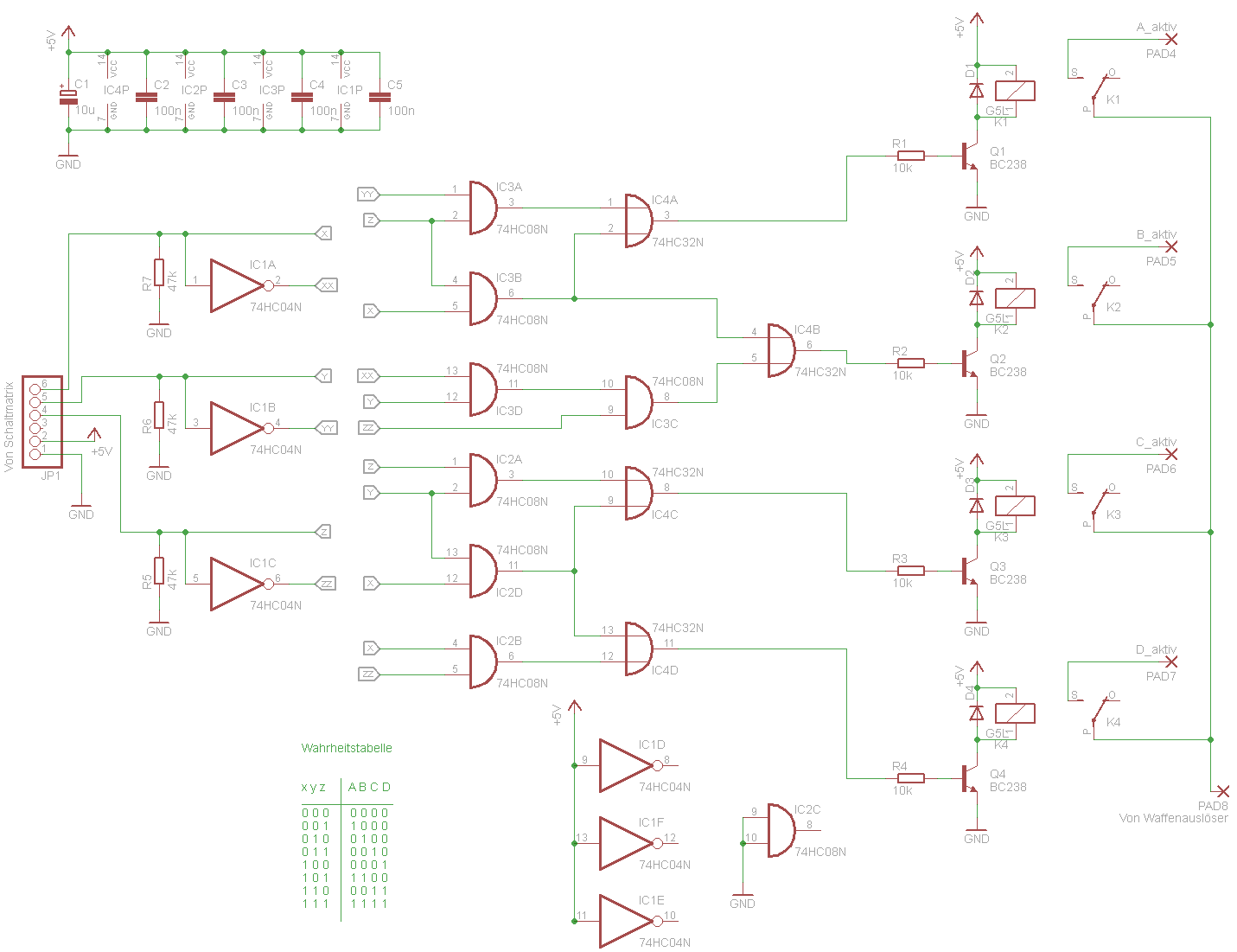

Schaltplan der Waffenauswahlschaltung der Bismarck
